什么是Modbus RTU协议

爱美生活 2025-07-24 chq123 6918

在工业自动化领域，设备间的可靠通信如同神经系统的信息传递。Modbus RTU正是这一领域中应用最为广泛的串行通信协议之一，扮演着连接PLC、传感器、执行器、HMI等设备的“通用语言”角色。

1、什么是Modbus RTU协议？

1.Modbus RTU是一种串行通信协议，最初由Modicon公司（现为施耐德电气的一部分）在1979年为其PLC（可编程逻辑控制器）开发。

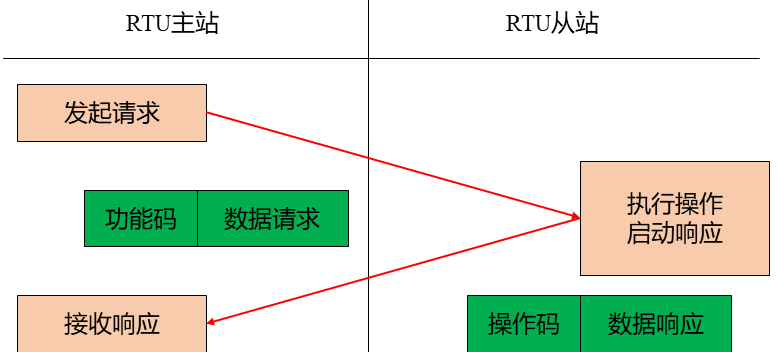

采用主从架构（Master-Slave），支持最多247个从设备，适用于工业现场设备（如传感器、仪表、执行器）间的数据交换。

如今，它已成为工业自动化领域应用最广泛的协议之一，全球有超过400家厂商支持。

2.为什么叫"RTU"？RTU是英文"Remote Terminal Unit"（远程终端设备）的缩写，表明这种协议主要用于远程设备间的通信。它就像电力设备间的"短信系统"，通过简单的请求和回复机制实现数据交换。


核心技术特性

静默间隔：报文间需保持至少3.5个字符的空闲时间，用于帧分隔。

数据表示：支持线圈（位操作）和寄存器（16位字操作），覆盖数字量与模拟量控制。

功能码体系

数据读取：

读离散输入（0x02）：监控开关状态（如按钮、传感器）。

读保持寄存器（0x03）：获取设备参数（如温度、压力设定值）。

数据写入：

写单个线圈（0x05）：控制继电器通断。

写多个寄存器（0x10）：批量配置设备参数（如PID控制器参数）。

错误检测机制

采用CRC-16循环冗余校验，接收方通过比对校验值检测传输错误，错误时丢弃数据包。

三、物理层与优势

主要物理接口： RS-485 (差分信号，抗干扰强，支持多点通信，距离可达千米级)。RS-232 (点对点，距离短，抗干扰弱)较少使用。

核心优势：

简单易实现：协议结构清晰，开发门槛低。

开放免费：无版权和许可费，普及度高。

高可靠性：CRC校验机制保障数据完整性。

广泛兼容：几乎所有工业设备厂商都提供Modbus RTU接口。

四、 典型应用场景

Modbus RTU 是以下领域的“血管”与“神经”：

工厂自动化 (PLC 控制流水线)

楼宇自动化 (HVAC 系统监控)

能源管理 (电表、水表数据采集)

过程控制 (传感器、阀门通信)

环境监测 (温湿度、气体传感器联网)

结语

Modbus RTU 以其简单、可靠、开放的特性和强大的工业现场适应能力，历经数十年发展，依然是连接亿万工业设备的“黄金标准”通信协议。理解其核心原理与工作方式，是深入工业自动化、物联网(IIoT)领域不可或缺的基础。在工业4.0时代，它仍将在存量设备互联和新旧系统融合中发挥关键作用。
