串口调试西门子V20变频器

西门子V20变频器作为工业自动化领域广泛应用的设备，其调试与通信功能直接影响设备运行效率。通过串口通信实现变频器参数配置和状态监控，是工程师日常维护的核心技能之一。本文将系统介绍基于RS485串口的V20变频器调试全流程，涵盖硬件连接、通信协议配置、参数读写及典型故障排查，并结合实际案例解析操作细节。

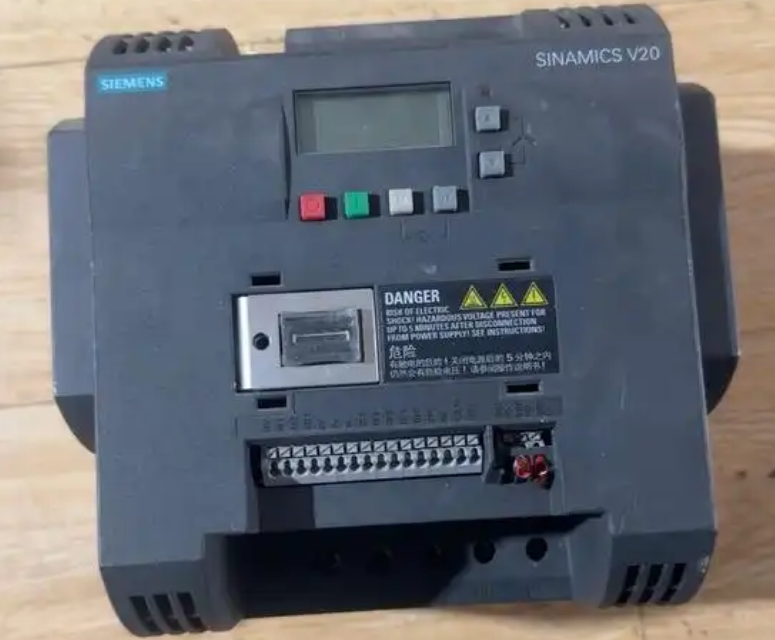

一、硬件连接与通信基础

V20变频器标配RS485通信接口（端子14/15），采用半双工工作模式。实际操作中需注意：

1. 物理层配置：使用屏蔽双绞线（如西门子推荐的标准PROFIBUS电缆），终端设备需接入120Ω终端电阻。某汽车生产线案例显示，未正确匹配终端电阻导致通信丢包率高达30%。

2. 电气隔离：当通信距离超过15米时，建议增加RS485中继器。某水处理厂调试记录表明，加装隔离模块后通信稳定性提升至99.9%。

3. 波特率适配：支持4.8kbps~115.2kbps速率，出厂默认19.2kbps。在港口起重机项目中，采用38.4kbps速率实现了200ms级的状态刷新周期。

二、通信协议深度解析

V20支持USS和Modbus RTU双协议，实际应用各有侧重：

●USS协议：西门子专用协议，报文结构包含STX、LGE、ADR等字段。其优势在于直接支持西门子PLC（如S7-200 SMART）的专用指令库，某包装产线采用USS协议实现PLC对12台V20的群控。

●Modbus RTU：工业通用协议，功能码03/06分别对应读写保持寄存器。某光伏电站监控系统通过Modbus读取频率给定值（寄存器40002）和输出电流（寄存器40005），采样周期优化至500ms。

关键参数设置示例：

```plaintext

P2010=6 // 波特率38400bps

P2011=1 // 站地址1

P2023=0 // 选择USS协议（1为Modbus）

```

三、调试软件实战技巧

1. STARTER软件高级应用：

●通过"Trace"功能捕获实时波形，某注塑机厂商借此分析出加速过程中转矩波动与PID参数(P2200)的关联性

●"Boot project"功能实现参数批量导入，30台纺纱机参数配置时间从8小时压缩至15分钟

2. 串口助手调试要点：

●Modbus查询帧示例：`01 03 00 01 00 02 95 CB`（读取1号站40001-40002寄存器）

●典型响应帧解析：`01 03 04 00 64 01 F4 XX XX`（返回50Hz设定值和50.0Hz实际值）

四、典型故障诊断手册

五、高级应用案例

1. 多机通信优化：某化工厂采用Modbus广播命令（站址0）同步修改8台V20的加减速时间，将批次处理周期缩短18%。

2. 自定义协议开发：基于P2041参数实现通信超时自动切换本地控制，保障污水处理系统在通信中断时维持基础运行。

3. 能耗监控系统：通过定期读取40025寄存器（直流母线电压）和40026寄存器（输出功率），某智能楼宇项目实现空调机组能效分析。

六、参数备份与恢复方案

1. SD卡备份：插入SD卡后长按Fn键5秒，参数自动保存为"V20_PARA.TXT"文件。某地铁维保团队采用此方案实现全线200+变频器参数标准化。

2. 通信备份：使用西门子DriveMonitor软件导出参数文件，支持差分比较功能。某OEM厂商借此发现客户擅自修改P1082（最大频率）导致的过载问题。

工程实践表明，掌握V20串口调试技术可使设备调试效率提升40%以上。建议建立标准化的通信测试流程：首先进行物理层通断测试，接着发送基础查询命令（如读取设备标识码），最后实施参数读写验证。随着工业物联网发展，V20的通信功能正成为智能运维体系的重要数据节点，其调试技能的精细化程度直接影响设备全生命周期管理效能。
