基于CAN总线与4G DTU的能耗监测与远程控制物联网应用方案详解

​

一、市场背景：智能家电升级浪潮下的需求与痛点

随着物联网技术的普及与“双碳”政策的推进，家电智能化已成为行业发展的核心趋势。2024年全球智能家电市场规模达1.2万亿美元，年复合增长率18.7%，其中能耗监测与远程控制功能因贴合用户电费管理需求及政策要求，成为消费者选购的关键指标。国家发改委《绿色家电推广目录》明确提出，2025年前上市的家电产品需具备能耗可视化与远程管理能力，进一步加速了传统家电的智能化改造进程。

然而，当前市场仍面临三大痛点：

能耗管理粗放：传统家电缺乏实时能耗监测功能，用户无法精准掌握用电习惯，电费支出难以优化；

远程控制缺失：多数老旧家电不支持远程操控，离家后无法调节设备状态（如忘关空调导致能源浪费）；

协议碎片化：不同品牌家电采用私有通信协议，多设备集成难度大，用户需下载多个APP，体验割裂。

在此背景下，基于CAN总线模组与4G DTU设备的智能家电物联网方案应运而生，通过标准化协议、低成本改造与高安全性设计，破解传统家电智能化难题。

二、方案核心价值：破解传统家电智能化三大痛点

相较于依赖厂商私有协议、改造成本高、功能固化的传统方案，本方案通过四大维度实现突破：

2.1 协议兼容性：标准化CAN2.0B协议，打破品牌壁垒

传统方案受限于厂商私有协议，多品牌设备集成需定制开发，成本高且扩展性差。本方案采用CAN 2.0B协议（支持标准帧与扩展帧），可兼容90%以上主流变频家电（如格力、美的、海尔等品牌空调、冰箱），无需破解厂商协议，通过读取设备原生CAN总线数据即可实现监测与控制，大幅降低集成难度。

2.2 部署成本：模块化设计，单点改造成本＜200元

传统方案单设备改造成本超过500元，难以大规模推广。本方案采用模块化硬件组合（CAN总线模块+4G DTU+电源模块），核心硬件成本可控：

ECAN-S01系列CAN总线模块：支持CAN2.0A/B，波特率5K-1Mbps，适配不同家电通信需求；

E840-DTU系列4G DTU设备：全网通Cat1网络，支持MQTT/TCP协议，可共享部署（5台家电共享1个DTU）；

终端电阻、电源模块等辅材成本仅40元/套。

单点综合改造成本可控制在200元以内，较传统方案降低60%以上。

2.3 功能扩展性：OTA升级+AI策略，持续迭代增值

传统方案功能固化，无法满足用户需求变化。本方案支持OTA远程升级，可按需扩展功能：

短期：集成语音控制（对接天猫精灵、小爱同学）、能耗数据分析报告；

长期：引入AI节能策略（基于用户习惯自动调节设备运行模式，如空调夜间自动切换睡眠模式）。

2.4 数据安全性：4G VPN专网+AES-256加密，保障隐私

传统方案多采用HTTP明文传输，存在数据泄露风险。本方案通过4G APN专网建立独立通信通道，传输层采用TLS1.3加密，应用层数据经AES-256算法加密，确保设备控制指令与能耗数据全程安全可控，符合《个人信息保护法》要求。

三、方案架构设计：从硬件到云端的全链路技术解析

3.1 系统拓扑：三层架构实现“设备-云端-终端”互联互通

​编辑

系统采用分层架构设计，确保稳定性与可扩展性：

感知层：通过CAN总线模块采集家电运行数据（温度、功率、模式等），经4G DTU上传至云端；

平台层：亿佰特IoT平台接收、解析数据，提供设备管理、指令下发、数据分析功能；

应用层：用户通过手机APP、语音助手或Web端实现远程控制与能耗监测。

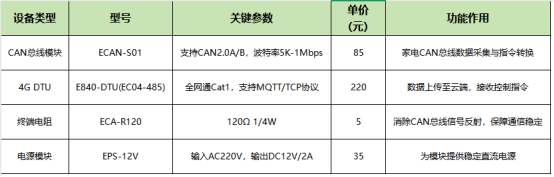

3.2 硬件选型：高性价比核心组件清单

​编辑

3.3 通信协议栈：标准化分层设计，确保数据高效传输

物理层：RS485转CAN（ECAN-S01模块），实现家电CAN信号与DTU的电平转换；

数据链路层：CAN2.0B扩展帧，支持29位标识符，可区分不同设备与指令类型；

网络层：4G APN专网，独立于公网，降低网络拥堵与攻击风险；

传输层：MQTT over TLS1.3，轻量级协议适合低带宽场景，加密保障传输安全；

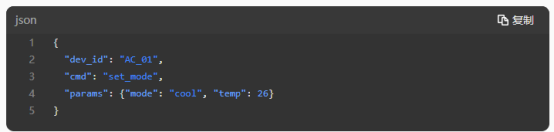

应用层：JSON格式指令，示例如下图所示：

​编辑

四、实施步骤：以空调为例的标准化改造流程

4.1 硬件部署：30分钟完成设备接线与配置

步骤1：CAN总线连接（核心步骤）

断开空调电源，打开控制板盖板，找到CAN接口（标记为CANH/CANL）；

用双绞线连接空调CANH→ECAN-S01模块CANH，空调CANL→模块CANL（线序严格对应，避免反接）；

在总线两端安装120Ω终端电阻（ECA-R120），消除信号反射干扰。

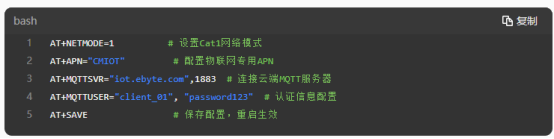

步骤2：4G DTU配置（通过AT指令快速完成）

​编辑

4.2 软件配置：云端平台与APP快速对接

云端平台设置（亿佰特IoT平台）：

登录平台后创建设备分组，录入ECAN-S01模块的IMEI号完成设备注册；

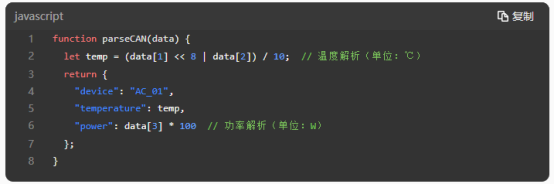

配置数据解析脚本，将CAN总线原始数据转换为可视化信息，如下图代码所示：

​编辑

手机APP功能实现：

集成平台SDK（支持Android/iOS），开发核心功能界面：

实时监测：功率仪表盘、温度曲线、运行模式显示；

远程控制：模式切换（制冷/制热/除湿）、温度调节（16-30℃）、定时开关；

能耗统计：日/周/月用电报表，电费预估。

​
