HART 多变量电流输出转换器接入 PLC 系统改造应用案例

一、项目背景与通讯痛点

某精细化工生产装置现场大量采用 HART 协议压力、液位、温度智能仪表，仪表回路为传统 420mA 模拟量信号接入现有 PLC 系统。现有 PLC 模拟量模块仅能够读取回路 420mA 对应的主测量值，HART 仪表内部存储的第二变量、设备诊断信息、量程、设备序列号、故障报警等多变量数据无法上传至 PLC 及上位 SCADA 系统。

如果选用带HART采集卡的进口PLC模块，硬件采购成本高，原有PLC机架需要扩容改造，停机改造时间长；直接更换带 ModbusRTU输出的智能仪表，整套现场仪表替换投入巨大。现场运维人员只能到仪表现场就地查看仪表次级参数、故障代码，无法在中控室远程获取仪表诊断信息，仪表故障不能提前预警，设备维护效率低。 项目需求：保留原有 4-20mA 模拟回路不变，不更换现场 HART 仪表，不改动现有 PLC 主体硬件，实现 HART 多变量、设备诊断信息转换为 ModbusRTU上传PLC与SCADA 平台。

二、现场应用工况与改造需求

1. 现场为二线制 HART 智能仪表，原有 4-20mA 信号继续给到 PLC 模拟量模块，保障基础工艺控制不受改造影响；

2. 读取 HART 仪表全部 4 路动态变量、仪表设备信息、故障诊断状态，转换为 ModbusRTU 输出；

3. 适配化工控制柜 DIN 导轨安装，适应车间20℃~65℃工业环境；

4. 无需更换现场仪表，尽量减少停机时间，利旧现有回路布线；

5. 断电记忆参数，模块故障不影响原有 4-20mA 工艺控制回路。

三、系统整体解决方案

项目采用捷米特 JMT-H24-H202 HART 多变量转换器。转换器串接在原有 HART 仪表4-20mA回路中，不破坏原有模拟信号通路，原有4-20mA继续送给 PLC 模拟量模块用于工艺控制。 转换器 HART 回路采集仪表内部全部多变量数据，内部完成协议解析转换，通过自带 RS485 接口输出标准 ModbusRTU 协议；PLC 新增一块 RS485 通讯模块，作为 Modbus 主站读取转换器寄存器内的 HART 次级变量、设备诊断、状态信息，数据再上传 SCADA 监控平台。

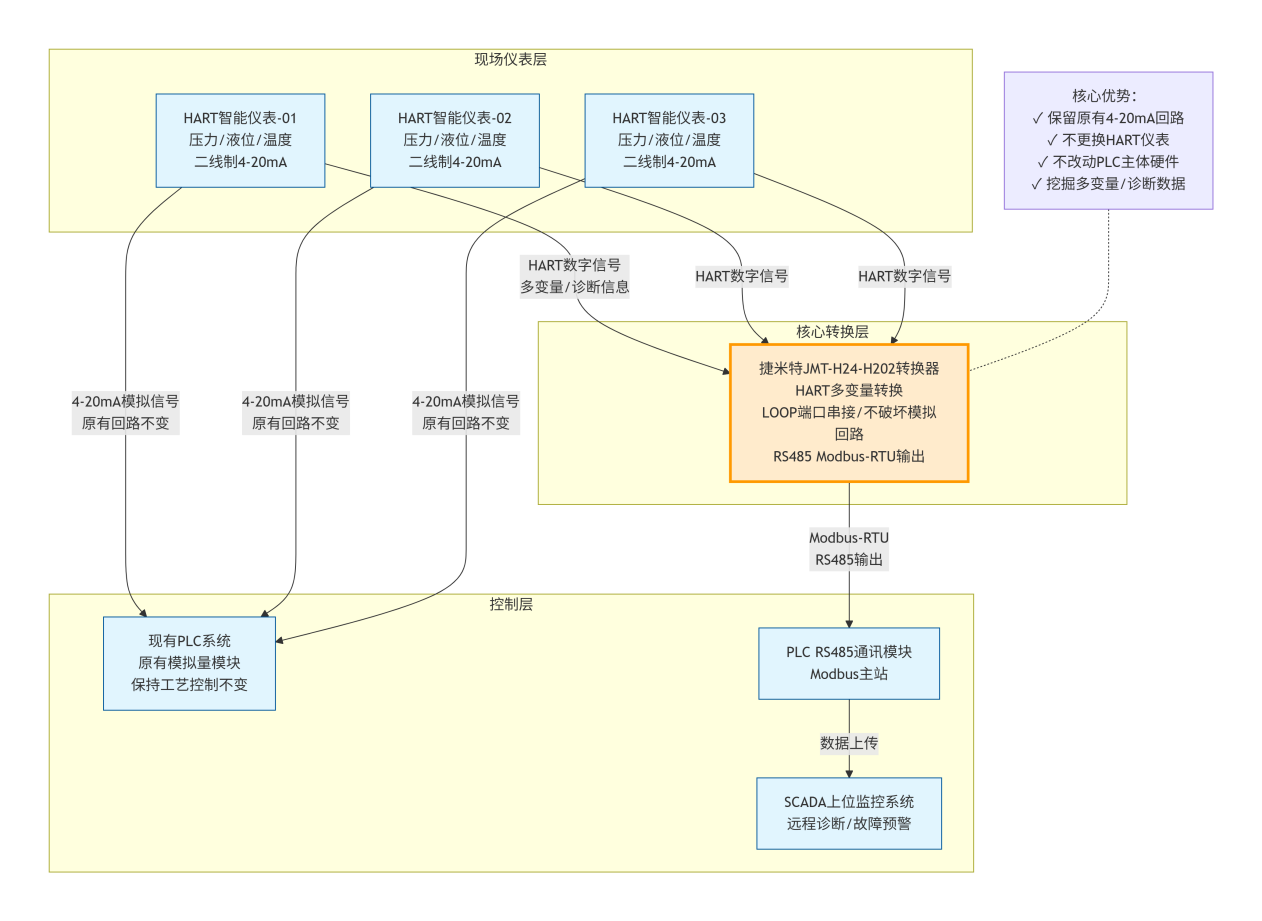

系统架构：

转换器设置为【MODBUS 单台仪表工作方式】，通过配套配置软件设置 HART 地址、通讯周期、变量转换系数；参数自动断电保存，掉电无需重复配置。

四、现场调试与功能实现

1. 按手册完成二线制仪表接线，确认原有 4-20mA 回路工艺信号不受干扰；

2. PC 通过 RS485 连接转换器，打开配置软件，选择 MODBUS 单台仪表工作模式，设置 HART 仪表地址、采集间隔、变量换算系数；

3. 使用 ModScan32 工具测试读取转换器寄存器，校验 4 路动态变量、仪表 ID、故障状态读取正常；

4. PLC 编写 Modbus 轮询程序读取转换器寄存器点位，将 HART 次级数据、诊断信息上传 SCADA 画面。

投运达成效果：

1. 原有 4-20mA 模拟回路完全保留，生产工艺控制逻辑无改动，不影响装置连续生产；

2. 中控 SCADA 可远程读取 HART 仪表第二、三、四变量，同时获取仪表序列号、量程、故障诊断报警；

3. 不用更换现场 HART 仪表，不用更换 PLC 硬件，改造工作量小，停机时间短；

4. 模块具备断电记忆，现场断电重启后参数自动生效，长期稳定运行。

五、项目应用成效与价值总结

借助 HART 多变量转换器，在不废除原有 4-20mA 模拟回路前提下，挖掘现有 HART 智能仪表的多变量与诊断数据，实现仪表数字化。运维人员在中控室即可完成仪表状态查看、故障预警，减少现场巡检工作量，避免因仪表隐性故障带来工艺风险。方案适合化工、石化、炼油等大量存量 HART 仪表的数字化升级改造。
