基于晶华微SD82F466芯片的电池内阻测试仪应用方案

01概述

随着新能源汽车、储能电站、通信基站与数据中心的快速发展，电池已成为电力系统与电子设备中最关键、也最容易劣化的环节。电池在充放电循环、过温、过充过放以及长期浮充等工况下会逐步老化，其外在表现往往并非容量的立刻下降，而是内阻的持续上升。因此，内阻被公认为衡量电池健康状态（SOH）最灵敏、最快速的指标之一。

电池内阻测试仪正是围绕这一指标而设计的专用仪表，广泛应用于锂电池电芯来料检验与分选、动力电池包一致性筛查与梯次利用评估、UPS 与基站蓄电池巡检维护、铅酸电池组在线诊断、以及电池生产线的产线终测等场景。与传统的直流放电法相比，交流内阻法无需对电池进行大电流放电，测试时间可缩短到秒级，且不会损伤电池，因此成为手持式与在线式内阻仪的主流方案。相应地，市场对内阻仪芯片方案在测量分辨率、抗干扰能力、高压安全性与整机成本上都提出了更高的要求。

图 1 SD82F466 电池内阻测试仪参考设计成品示意

02电池内阻测量原理

电池内阻由欧姆内阻（电极、电解液、隔膜与连接体的电阻）与极化内阻两部分组成。若采用直流放电法，测得的结果会包含极化过程带来的时变分量，且大电流放电对电池本身有损耗；而在电池两端注入一个频率约为 1kHz 的小幅值交流恒流信号时，极化电容在该频率下呈现很低的阻抗，被测阻抗基本收敛为欧姆内阻，测量结果稳定、可重复，也不会改变电池的荷电状态。这就是业界通用的交流注入法（AC-IR）。

由于待测内阻通常只有毫欧甚至微欧量级，测试线与夹具的接触电阻往往与被测对象同一数量级，因此必须采用四线开尔文接法：一对导线（R-R、B-B）负责向电池注入恒定的交流激励电流，另一对导线（R-G、B-W）只负责取回电池极柱上的电压降。取样回路电流极小，引线与接触电阻上的压降可忽略，从而把它们从测量结果中彻底剔除。

杭州晶华微电子提供的 SD82F466 电池内阻测试仪方案，采用「片内波形发生器产生正弦激励 → 内部运放构成压控恒流源注入被测电池 → 四线开尔文取样 → 隔直耦合与交流前置放大 → 内部运放差分放大 → 24 位 Σ-Δ ADC 采集 → 固件相敏检波与数字滤波」的架构。SD82F466 内置波形发生器、正弦输出与整流电路，无需外挂信号源与专用阻抗测量芯片。

在此基础上，方案还通过一路高阻分压网络把电池端电压引入 ADC 的单端输入通道，与内阻测量共用同一个 24 位 ADC，实现内阻与端电压的同步测量与显示——这正是电池维护现场判断电池好坏所需要的两个核心参数。

图 2 SD82F466 电池内阻测试仪系统框图

03主要技术指标

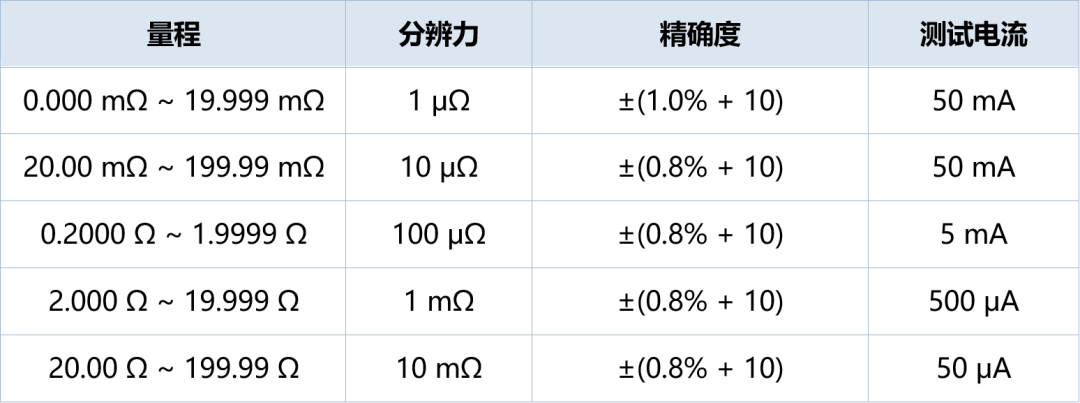

方案共设置五个量程档位，覆盖从微欧级的动力电芯到百欧级的高内阻电池，主要指标如下表所示：

值得注意的是，五个档位的满量程取样电压被统一设计为约 10mV（最低档为 1mV）：量程切换时只改变激励电流的档位，而放大链路的增益、带宽与直流工作点保持不变。这样的「恒定满量程」设计使各档位之间的线性度、温漂与噪声表现高度一致，量产校准时只需对激励电流源逐档标定，大幅简化产线工序。

04SD82F466电池内阻仪方案优势

SD82F466内部集成 24 位高精度 ADC、4 个轨到轨运放、2 个 12 位 DAC、波形发生器与 LCD 驱动等丰富模拟外设，可大幅减少外围元器件，降低整机 BOM 成本；

8bits MCU（8051），系统时钟支持到 32MHz，128kB FLASH，8kB SRAM，程序空间充裕；

内置 1 路 24 位高精度 Σ-Δ ADC，19.3bits@15sps（Gain=16，FSR=±2.4V），offset 与 Gain 可调，可分辨微欧量级的内阻变化；

内置波形发生器 WAVE_GEN，波形数据由用户写入 SRAM，可输出 1kHz~100kHz 任意波形，并支持 I/Q 模式输出 90° 相移波形，为相敏检波（同相/正交分量分离）提供了硬件基础；

内置 4 个轨到轨运放 OP1/2/3/4，失调可软件校准，分别用于恒流激励驱动与取样信号的差分放大，无需外置仪表放大器；

内置 2 路 12bits DAC，可用于激励幅度设定、参考电压产生或 ACM 模拟中点生成；

输出 1.2V 的 ACM 基准信号，为交流耦合后的取样通道提供稳定的模拟中点；

内置高频 RC 振荡器 32MHz（校准后常温频率偏差小于 ±1‰，-10℃~40℃ 温度范围 ±1%），保证激励频率的准确与稳定；

内置低频 RC 振荡器 32kHz，支持外置 32.768kHz 低频晶体振荡器，RTC 支持时/分/秒功能；

支持 LCD 驱动，驱动电压 2.7V~5.2V，驱动 A/B 型波形可选，支持 4COM×48SEG、6COM×46SEG、8COM×44SEG 三种模式；

通信接口丰富：2 路 UART、1 路 I²C、1 路 SPI，方便扩展蓝牙、上位机通信或外部存储；

3个16bits Timer0/2/3，3 路独立16bits PWM/PFD，1 路蜂鸣器输出，1 路 CCP 捕捉输入；

3个外部中断 INT0~2，16个按键中断 KEY0~15，无需额外扫描电路即可实现多按键人机交互；

内置温度传感器，支持单点校正与自动正反测，便于实现内阻测量的温度补偿；

内置低压检测电路（LVD），配合软开关自锁电路可实现按键开机、软件关机与自动关机；

典型工作电流：系统时钟 4MHz 时模拟模块工作电流 3mA，休眠电流 1μA，待机状态下加 RTC 典型值 2μA，适合电池供电便携产品；

工作电压范围：2.2V~5.5V，工作温度范围：-40℃~85℃；

ESD：Air 15kV，Contact 8kV，满足手持产品可靠性要求；

封装：LQFP64，其中 LQFP64 同时支持 ONEWIRE 单线调试与 JTAG 四线调试。

交流阻抗测量：內置波形发生器、正弦输出与整流检波电路「激励—取样—解调」的交流阻抗测量架构，用于电池内阻测量。

四线开尔文 + 交流恒流，测量结果干净：激励回路与取样回路彻底分离，消除测试线与夹具接触电阻的影响；交流激励使电池自身的直流端电压与极化电压被隔直电容阻断，测量结果只反映欧姆内阻。

恒定满量程 + 电流档切换，一致性好、校准简单：各档满量程取样电压统一，放大链不随量程改变，线性度与温漂一致；产线只需逐档标定激励电流即可完成校准。

高压安全设计，可带电测量电池组：取样输入串联 100kΩ 级限流电阻、经 0.1μF/400V 电容隔直，并配合 PTC、压敏电阻、TVS 与 BAV99 钳位二极管构成多级保护，可在电池组带电状态下直接测量，误接高压时具备足够的耐受与泄放能力。

内阻与端电压同步测量：高阻分压网络将电池端电压引入 ADC 单端通道，与内阻测量共用同一个 24 位 ADC，一次测量即可同时给出内阻与电压两项判据。

高集成、低BOM：恒流驱动、差分放大、24 位 ADC、LCD 驱动与 MCU 集成于单芯片，整板仅需一颗外部双运放承担高压侧的交流前置放大，省去独立信号源、独立仪表放大器与独立显示驱动，整机方案更精简。

低功耗软开关：P-MOS 自锁配合 PW_KEY / PW_H，实现按键开机、软件关机与自动关机，关机漏电极低，延长电池寿命。

05整机实现

整机以一颗 SD82F466 为核心构成。片内波形发生器产生的正弦信号经内部运放 OP2 构成的压控恒流源，通过量程/电流档切换网络由 R-R、B-B 两根激励线注入被测电池；R-G、B-W 两根取样线取回的微弱交流压降，先经串联限流与 0.1μF/400V 电容隔直，再由一颗外部双运放做约 60 倍的双路对称交流前置放大，随后进入芯片内部运放 OP3/OP4 完成差分放大，最终由 24 位 Σ-Δ ADC 采样。8051 内核完成相敏检波、数字滤波与平均、量程管理、温度补偿、校准系数运算以及内阻与电压的换算显示。

电源部分由 9V 电池经 LM1117-5.0 稳压得到 5V 系统电源，配合 P-MOS 自锁软开关（PW_KEY / PW_H）实现按键开机、软件关机与自动关机，并通过分压网络将电池电量引入 ADC（LBAT0）实现低电提示。人机交互方面，LCD 采用 6COM×36SEG 段式屏并由 PWM 驱动背光，配合蜂鸣器与 OK / SET-UP / ESC-BK 等按键；板上另设 ONEWIRE 烧录调试口与 UART 接口，便于产线烧录、在线调试与上位机通信。

图 3 电池内阻测试仪 PCB 硬件实物（v0.01）

如上图所示，整机 PCB 高度精简——核心有源器件基本由一颗 SD82F466 承担，配合一颗外部双运放、一颗 LDO 与少量保护器件即可构成完整的电池内阻测试仪。元器件方面的优势在整机实现上体现得尤为明显：激励源、恒流驱动、差分放大、A/D 转换与显示驱动全部由芯片内部完成，主板有源器件与贴片位号大幅缩减；关键模拟环节配合晶华微自有器件，供应链单一可控，规避进口专用阻抗测量芯片的成本与交期风险，整机 BOM 成本大大低于通用方案。

整机可实现以下功能：交流四线开尔文内阻测量、五档量程自动/手动切换、内阻与端电压同步显示、超量程与开路/反接提示、合格—警告—不合格分选判定与蜂鸣提示、数据保持（HOLD）与最大/最小值统计、测量数据记录、温度补偿、LCD 段式显示与 PWM 背光调光、UART 上位机通信、ONEWIRE/JTAG 在线调试与固件升级、电量检测与低电提示、按键开机与自动关机。

06总结

本文介绍的 SD82F466 电池内阻测试仪 SoC 芯片方案，以「片内正弦激励 + 恒流注入 + 四线开尔文取样 + 24 位 Σ-Δ ADC + 固件相敏检波」的架构，实现了 1μΩ 分辨力、五档量程覆盖 19.999mΩ~199.99Ω 的手持式交流电池内阻仪，并可同步测量电池端电压。方案充分复用了芯片的波形发生器、轨到轨运放与高精度 ADC 资源，外围元器件精简，与外挂专用阻抗测量芯片的通用方案相比整机成本大大降低。

软件方面，SD82F466 支持 C 语言开发，晶华微提供完整的 SDK 与库函数、参考设计原理图与 PCB、以及从激励源配置、相敏检波算法到显示驱动的完整应用文档；技术团队全程提供技术支持，可有效降低产品研发门槛、缩短项目开发周期，助力客户快速推出具有竞争力的电池内阻测试仪产品。同时，该架构亦可平滑扩展至电池组巡检仪、电芯分选设备、UPS/基站蓄电池在线监测终端、微欧计与接触电阻测试仪等相关应用场景。
