工程师必看：LM317/LM337分压电阻选型参数设计全指南

教育培训 2026-09-29 chq123 2538

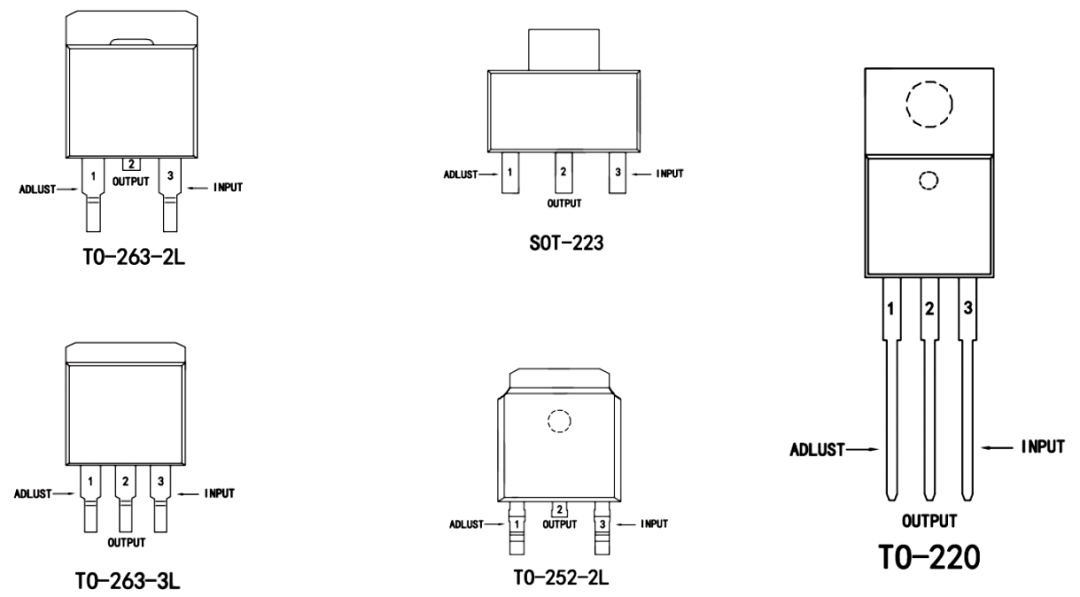

引言：经典的可调稳压芯片 XBLW LM317（正电压）与LM337（负电压）是三端可调线性稳压器中的经典之作。仅需极少的外部元件，即可构建输出稳定、纹波抑制比优异的电源方案。LM317提供1.25V至37V的正电压输出，LM337则提供-1.25V至-37V的负电压输出，两者最大输出电流均为1.5A（TO-220封装）。


其核心工作原理在于：内部1.25V基准电压源与外部电阻分压网络共同决定输出电压。正是这两颗电阻的取值与配置，构成了设计中最关键的一环。

01

电阻网络的选型与计算


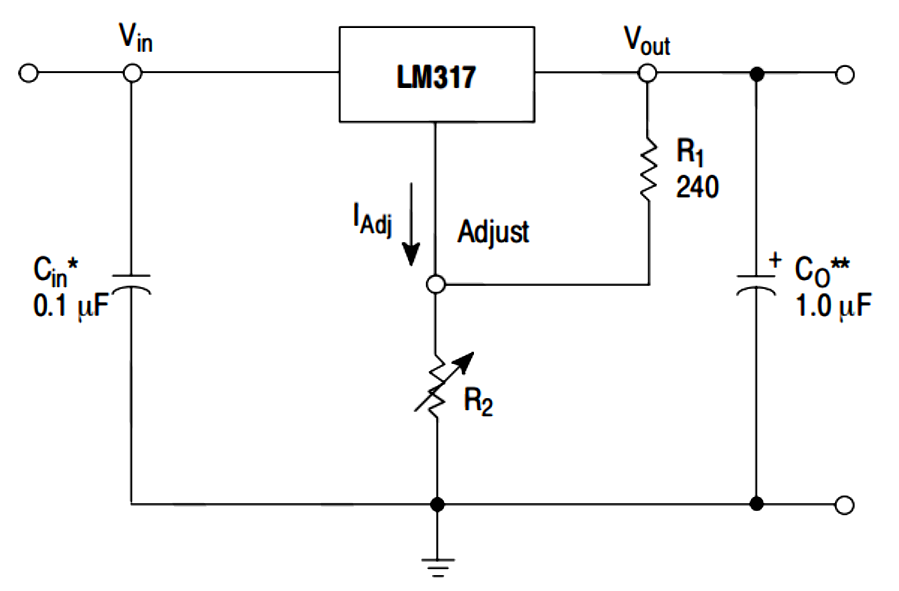

R1的取值原则 R1连接于输出端（VOUT）与调整端（ADJ）之间，为内部基准电路提供偏置电流路径。为保证稳压器在空载或轻载条件下仍能稳定工作，R1取值不宜过大。数据手册推荐值为240Ω或120Ω，常规设计建议约束在100Ω至240Ω范围内。R1取值若过大，流经R1的偏置电流过小，将显著影响稳压器的环路稳定性与纹波抑制能力。

R2的计算与实现 选定R1后，根据目标输出电压计算R2阻值。LM317输出电压的近似计算公式为：VOUT = 1.25 * (1+R2/R1) R2既可采用固定精密电阻，亦可使用电位器实现输出电压的连续可调功能。

02

考虑I_ADJ的精确修正

调整端（ADJ）存在约50μA的静态电流（I_ADJ），该电流流经R2时会产生附加压降。在大电流输出或高精度应用场景中，该误差不可忽略。精确计算公式应为：VOUT = 1.25 * (1+R2/R1) +I_ADJ * R2 当R2阻值较大（如数kΩ量级）时，I_ADJ×R2项可达到毫伏甚至百毫伏级别，对输出精度产生显著影响。

03

不可忽视的保护与辅助电路

电阻选型是基础，但一个高可靠性的工程方案还需补充以下关键环节：

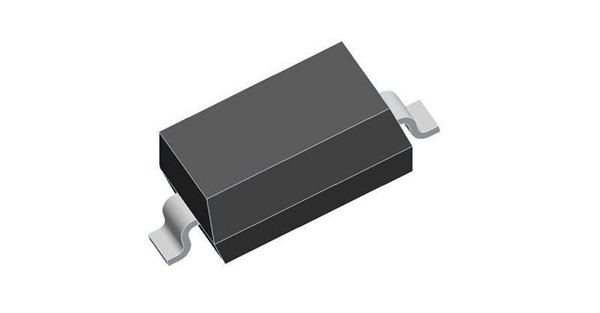

保护二极管： 在输入短路或断电瞬间，输出端大容量电容储存的电荷可能导致VOUT高于VIN，使芯片内部晶体管承受反向电压而损坏。解决方案是在VIN与VOUT引脚间反向并联快恢复二极管。LM317的二极管阳极接VOUT、阴极接VIN。

最小负载电流： LM317/LM337需要至少3.5mA至10mA的负载电流以维持内部调整管的正常工作状态。若实际负载过轻，应在输出端对地并联一只220Ω至1kΩ的电阻提供虚拟负载。

输入输出电压差： LM317要求VIN至少比VOUT高出2。LM337要求VIN至少比VOUT低3V。低于此压差时，稳压器将退出调整区，输出纹波剧增。

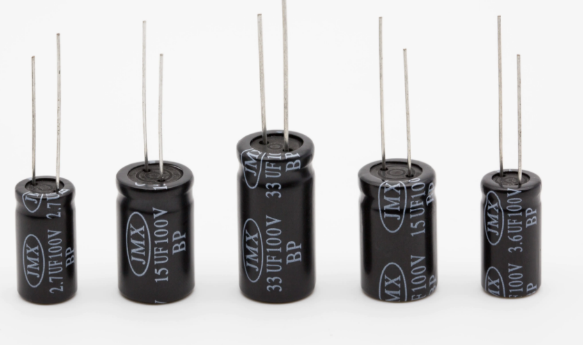

电容配置： 输入端需就近放置0.1μF陶瓷电容抑制高频噪声；输出端建议使用1μF钽电容或10μF～25μF电解电容改善瞬态响应。调节端对地并联10μF电容可显著提升纹波抑制比。afd462d0-bae0-11f1-ab55-92fbcf53809c.pngafdc6610-bae0-11f1-ab55-92fbcf53809c.png

04

应用方向


电脑主板

液晶显示器显卡打印机网络接口卡/交换机DVD播放器电信设备外设设备b00084be-bae0-11f1-ab55-92fbcf53809c.pngb0089640-bae0-11f1-ab55-92fbcf53809c.png

05

结 语afdc6610-bae0-11f1-ab55-92fbcf53809c.pngaf9d4444-bae0-11f1-ab55-92fbcf53809c.png

LM317/LM337的电阻选型看似简单，实则牵涉偏置电流、环路稳定、热管理和保护机制等多重因素。遵循R1取120Ω～240Ω、精确计算R2时计入I_ADJ、补全保护二极管与最小负载，即可构建出兼具性能与可靠性的实用电源方案。设计过程中，建议以芯伯乐最新官方数据手册为最终依据参考。
