TSP10100肖特基二极管开关电源的电路保护

教育培训 2026-10-20 chq123 5751

TSP10100 是一款性能均衡的100V / 10A 肖特基二极管，采用 TO-277B 小型化表贴封装。其核心优势在于低正向压降（VF Max 0.65V）、低漏电流以及极快的开关速度，这使其在需要高效能和高频开关的电路中表现出色。

主要应用领域

TSP10100 凭借其高耐压、大电流和低损耗的特性，广泛应用于以下领域：

工业控制与网络通信：在工业电源、电机驱动、通信基站和路由器的电源模块中，用于高效的功率转换和整流。

新能源与储能：适用于光伏逆变器、储能电池管理系统（BMS）等，进行能量转换和电路保护。

消费类电子：在各类电源适配器、快充充电器、PC 电源等产品中实现高效整流。

典型电路解决方案

基于其特性，TSP10100 常用于以下关键电路：

  1. 反极性保护电路

    这是肖特基二极管最经典的应用之一。在电源输入端串联 TSP10100，利用其单向导电性，可以防止因电源极性接反而损坏后续昂贵电路。当电源极性正确时，电流通过二极管，其0.65V 的低正向压降能有效减少功率损耗和发热；当电源反接时，二极管反向截止，保护电路安全。相较于复杂的 MOS 管防反接方案，此方案简单、成本低、可靠性高。

  2. 低压整流与续流

    开关电源二次侧整流：在隔离式开关电源（如反激、正激）的输出端，TSP10100 可作为二次侧整流二极管。其极快的开关速度和低正向压降能显著降低整流损耗，提升电源整体效率，尤其适用于高频开关场景。

DC-DC 转换器续流：在降压（Buck）、升压（Boost）等非隔离 DC-DC 拓扑中，TSP10100 可作为续流二极管，在开关管关断时为电感电流提供通路。其快速恢复特性能减少开关损耗，100V 的耐压和10A 的电流能力使其能应对多数中等功率的 DC-DC 设计。

  1. ORing 电路（冗余电源）

    在需要高可靠性的系统（如服务器、通信设备）中，常采用多路电源并联的冗余供电方案。TSP10100 可用于构建简单的 ORing 电路：将多个电源模块的输出分别通过一个 TSP10100 二极管汇接到一起。这样，当一路电源失效时，二极管能自动防止电流倒灌，确保系统由其他正常电源继续供电，实现无缝切换和故障隔离。

  2. 高频开关电路中的钳位/保护

    利用其快速开关特性，TSP10100 可用于高频变压器或电感性负载的钳位电路或缓冲电路（Snubber），吸收开关瞬间产生的电压尖峰，保护开关管等敏感器件免受过压损坏。

️ 选型与使用注意事项

热管理：尽管正向压降较低，但在 10A 满载电流下，二极管仍有约 6.5W 的功耗（P = VF × IO = 0.65V × 10A）。TO-277B 封装的散热设计和 PCB 的敷铜面积对保证长期可靠性至关重要。

电压裕量：在实际电路设计中，应确保电路中的最高反向电压（包括瞬态尖峰）不超过 100V 的额定值，并预留一定的安全裕量

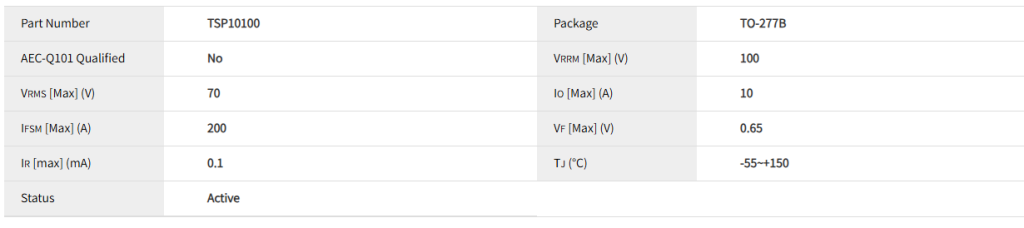

电性参数
