告别黑白屏一颗芯片水质检测设备彩屏语音播报方案

该方案面向水质检测设备开发工程师，用一颗 WT2606B 把 TFT 彩屏显示和语音播报两件事一起办了。主控 MCU 只走一条串口发指令，剩下的图形渲染、屏幕刷新、语音播放都由这颗芯片完成。

传统水质检测仪大多用段码屏加数码管。pH、TDS、浊度、温度几个数挤在一起，字号小、对比低，户外强光下几乎看不清。检测员读数全靠眼睛，昏暗机房、戴手套操作、视力不佳的现场人员很容易读错。设备没有声音反馈，标定提示、超限报警只能靠屏幕上一个小图标闪烁，远处的人根本注意不到。

把显示和语音拆成两颗料来做的方案也有自己的麻烦。MCU 要去点 TFT 驱动、要去推语音芯片、两块料占 PCB 面积、两套固件要分别维护。年出货几万台的仪表厂，BOM 和工时都压不下来。

WT2606B 把这两条线收进一颗芯片。它带双串口，主串口和主控 MCU 通信，接收显示与播放指令，也能把语音识别等外设的指令转进来。TFT 显示驱动和音频播放共用同一套串口协议，工程师只维护一条通信链路。

该方案核心能力

一芯双输出。TFT 彩屏驱动和语音播报由同一颗 WT2606B 完成，外接功放与喇叭即可出声，BUSY 引脚直接控制功放使能。

彩屏显示能力强。分辨率最高支持 480×480、30 帧每秒，软件自动适配。图片切换给出上推、下推、左推、右推、滚动、渐变、刷新多种模式，pH 表盘、浓度条这类动效用得上。图标可自定义坐标，背景与前景叠层，一块屏上同时放多项检测数据。

语音播报简单。串口发 A0 指令播放指定语音，AE 指令调音量，范围 0 到 31 级。检测完成自动报「当前 pH 值 7.2 合格」，超限报「浊度超标请处理」，现场人员不用盯屏。

二维码与状态灯。D4 指令显示二维码，把设备编号、校准信息、售后入口做进屏幕。D5 指令走 PWM 输出占空比，接呼吸灯，上电时状态灯缓缓亮起。D7 指令开关背光，闲置时关屏省电。

低功耗与易升级。芯片串口可配两种休眠，关机电流小于 5 微安，待机小于 100 微安，收到串口指令直接唤醒进入工作。固件与素材走串口 OTA 升级，售后不改硬件、不拆壳。

适配多种屏。已验证屏型覆盖 TFT ST77916 分辨率 320×385 走 QSPI、JD9853 分辨率 240×296 走 SPI、JD9855 分辨率 360×360 走 QSPI，以及 AMOLED ST7801 分辨率 410×502 走 QSPI。2 寸到 5 寸范围内的彩屏基本都能接。

标准接口。串口为 3.3V TTL 电平，数据位 8、停止位 1、无校验，默认波特率 115200，电脑串口助手直接联调。

落地到水质检测设备

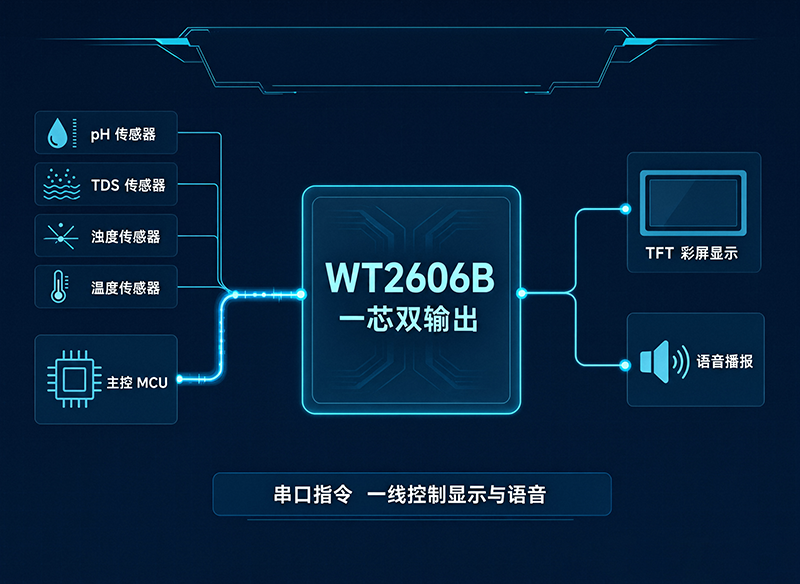

典型做法是主控 MCU 采集 pH、TDS、浊度、温度、电导率等传感器，整理成数据帧发给 WT2606B。屏幕分区分块显示实时数值、趋势曲线、设备状态，超限项用图标加亮。同一份数据触发语音播报，读数同步念出来。便携检测仪、在线监测终端、台式实验室仪表都能套这套结构。

选型时先定屏幕尺寸。小体积便携机选 240×296 或 320×385 的 TFT，信息量不大但够看清。台式仪表空间宽裕，上 360×360 甚至 AMOLED 410×502，界面能做更细。语音要出声就接一颗功放和喇叭，BUSY 拉高即播。

工程师自检清单

确认主控 MCU 与 WT2606B 主串口接线，RX、TX、INT1、INT2、BUSY 信号接全

确认所选屏型在已验证列表内，驱动接口与 QSPI 或 SPI 匹配

确认语音文件按索引预置，A0 播放索引、AE 音量档位在 0 到 31 范围内

确认 BUSY 接到功放使能，喇叭功率与供电匹配

确认待机与关机两种休眠模式按功耗预算选择，唤醒指令已定义

确认二维码内容字段，D4 显示区域不与其他控件重叠

确认 OTA 升级通道预留，售后可不拆壳更新固件与素材
