光电检测的“眼睛”：一文拆解佰鸿 BPT-BP0934 红外光敏三极管

在红外对射、物体检测、光电感应这些场景里，决定“看不看得见、准不准”的关键，往往不是主控芯片，而是前端那颗小小的光接收器件。佰鸿 BRIGHT LED 的 BPT-BP0934 就是一款常用于这类设计的 NPN 硅光敏三极管。这篇文章不聊参数表之外的虚词，只把它的结构、指标和选型要点拆开讲清楚。

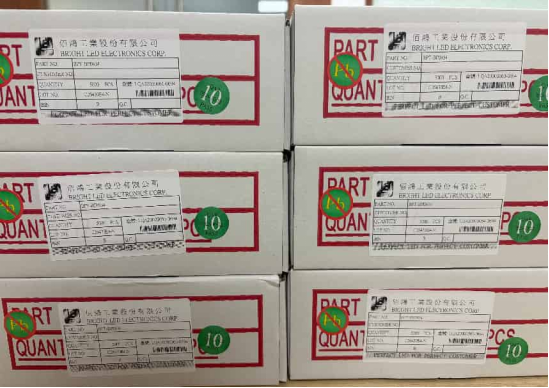

器件实物整箱包装图

一、它到底是个什么器件

BPT-BP0934 本质是一个 NPN 硅光敏三极管，内部由光敏基区受光产生光电流，经三极管电流放大后从集电极输出。它的封装是带光学透镜的黑色暗胶直插结构，外径约 5.70mm（0.224"），本体高度约 5.00mm，属于典型 DIP 插件封装。透镜的作用是把入射光线聚焦到光敏芯片上，同时配合黑色胶体降低环境杂光的干扰。整颗器件符合 RoHS 要求，不含受限有害物质。

器件封装尺寸图，含引脚定义

二、为什么它“认”940nm

这根管子的峰值感应波长 λp = 940nm，光谱响应范围在 750~1100nm（以相对响应10%计）。这正好落在绝大多数红外 LED 的发光波段上——目前市面主流的红外发射管（如 5mm 直插 940nm、贴片 850nm/940nm）都能与它形成高效匹配。选型时建议优先搭配同波段发射管，收发对齐后系统灵敏度最有保障。

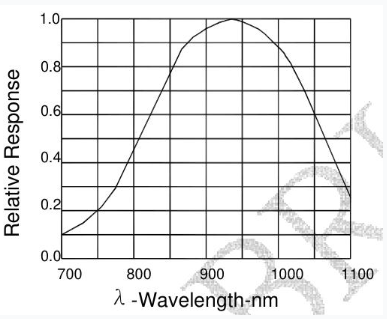

相对响应-波长特性曲线图

三、20°接收角，是优势也是约束

BPT-BP0934 的接收半角 2θ1/2 = 20°，即从光轴到半功率点的夹角约 10°。这个“定向接收”特性有双面性：一方面，窄视角能有效抑制周边杂散光的误触发，适合对射、遮挡检测这类需要“指哪打哪”的场合；另一方面，也要求安装时发射管与接收管的光轴尽量对准，偏离过大会明显损失有效信号。结构设计时要把这条约束提前算进去。

辐射角度极坐标方向图

四、关键电参数怎么看

在 25℃ 常温下，几个核心指标值得记牢：

集电极-发射极击穿电压 V(BR)CEO ≥ 30V，反向（发射极-集电极）击穿电压 5V，电源电压选择空间充足；

饱和压降 VCE(SAT) ≤ 0.5V（IC=0.1mA），输出信号摆幅大，后级电路好处理；

暗电流 ICEO ≤ 0.1μA（VCE=10V、无光照），暗场状态下泄漏极小，静态可靠性高；

开通态集电极电流 IC(ON) 典型值 0.85mA（VCE=5V、Ee=1.0mW/cm²），灵敏度表现优秀。

这些参数共同决定了它在不同光照、不同供电条件下输出的可用性，也是后端阈值电路设计的主要依据。

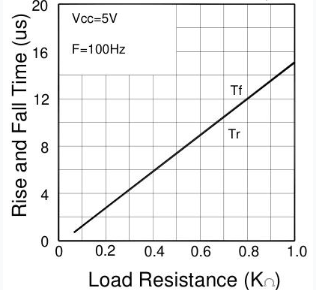

上升、下降时间与负载电阻关系曲线图

五、响应速度：15μs 够不够用

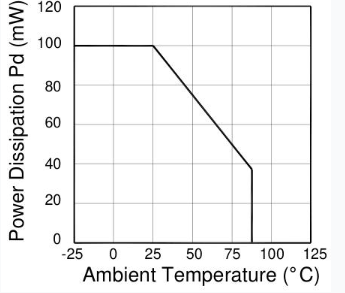

功耗-环境温度降额曲线图

规格书给出上升时间 Tr 与下降时间 Tf 的典型值均为 15μs（Vcc=5V、RL=1kΩ、IC=1mA）。对大多数红外对射、计数、位置检测应用来说，这个速度完全够用；同时它随负载电阻增大而同步上升（见图4），所以当检测频率较高或需要更陡沿时，应适当减小负载电阻，不要一味追求低功耗而牺牲响应性能。

六、温度特性与功耗降额

器件工作温度范围为 -40℃ ~ +85℃，存储温度为 -45℃ ~ +85℃。需要注意的是功耗随温度降额：25℃ 时允许功耗 100mW，温度升高后需按曲线线性下调（约到 100℃ 时降至 40mW 左右）。另外暗电流会随温度升高明显增大，高温应用时要对阈值余量留足余量，避免误触发。

七、焊接与可靠性注意点

作为直插器件，焊接工艺有两个硬约束：浸焊峰值最高 260℃/5s（建议2～3s），烙铁焊接最高 350℃/3s，且只能焊一次。焊接过程中避免对引脚和胶体施加外部应力，焊后待器件冷却到室温前不要给它机械冲击或振动，降温阶段避免过快冷却。这些细节直接关系透镜与引脚的长期可靠性。

八、批量一致性：BIN 分选

为满足大批量生产的一致性，该器件按开通态电流分档，提供 N/P/Q/R/S 五档（在VCE=5V、Ee=1.0mW/cm² 下，电流从 0.345mA 到 2.139mA 逐档递增）。选型时可根据系统需要的灵敏度区间指定 BIN，批量时整批一致性好、换料风险低。测量公差约 ±15%，读数时需留意。

小结

总体看，BPT-BP0934 是一款高灵敏度、低成本、定向接收的 NPN 红外光敏三极管，940nm 峰值与主流红外发射管天然匹配，20°接收角适合对射与遮挡检测，15μs 响应满足常规光电应用，加上 BIN 分选保障一致性，是许多光电感应项目“够用又好用”的入门之选。把它放进你的物料库里，值得一试。
